Opto développe une nouvelle famille d'Imaging Modules, spécialement conçue pour les intégrateurs et fabricants de machines pour la vision industrielle.
Caméra, optique et éclairage sont intégrés dans un boîtier "Tout en Un" afin d'obtenir des images de qualité optique maximale en réduisant les coûts.
Pour la mesure de profil bi-télécentrique haute résolution
Notre éthique de conception chez Opto est de fournir la meilleure image pour votre application de la manière la plus efficace possible.
Notre profil de module d'imagerie combine de manière innovante l'optique télécentrique dans un design compact avec des possibilités d'intégration facile du système.

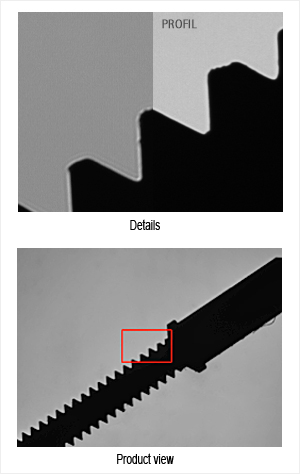

Pour la mesure de profil bi-télécentrique haute résolution pour le contrôle qualité. Le projecteur de profil télécentrique 1:1 numérique crée des images de fil de haute performance sans artefacts optiques, contrairement à une configuration de mesure télécentrique commune.
Conçus pour une production intelligente et de nombreuses applications'Industrie 4.0', les modules d'imagerie Opto apportent un niveau sans précédent de performances d'imagerie intelligentes, faciles à utiliser et à intégrer à tout environnement de production - des machines de mesure aux systèmes de test en passant par l'analyse de circularité et les instruments de bio imagerie.
Chaque module est fourni avec son propre SDK et son propre logiciel d'acquisition d'images, ce qui facilite son intégration dans tout réseau ou système.
- Eclairage blanc
- FoV 8,5 x 7,1 mm
- WD 30 mm
- Résolution 147 LP/mm
- Résolution de mesure 3,4 µm / pixel
- image : monochrome
- Cadres/sec : 36
- Capteur : Sony IMX264

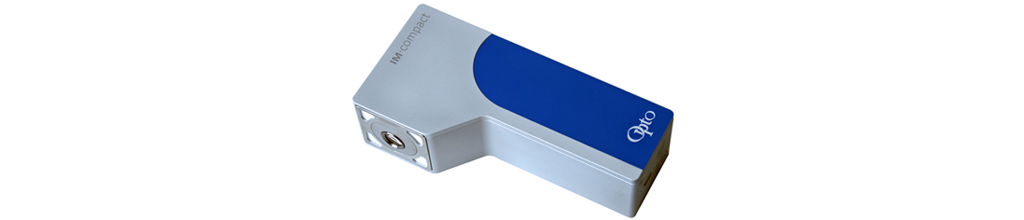

Le nouveau "Machine Vision Microscope" (MVM) est un microscope purement numérique avec toutes les caractéristiques d'un microscope.
Il possède un objectif de microscope à haute correction apochromatique et une lentille tubulaire correspondante qui grossit chaque point d'objet en un pixel du capteur Sony IMX264 de 5 Mpx.

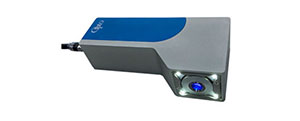

De plus, une lumière incidente coaxiale ainsi qu'une lumière diffuse en anneau ont été installées.
Le module offre un niveau de convivialité sans précédent. Ils sont livrés avec leur propre logiciel d'acquisition d'images, de sorte qu'ils peuvent être facilement intégrés dans n'importe quel réseau, système ou environnement de production. Le nouveau microscope numérique peut donc être facilement intégré dans des instruments de mesure, des systèmes d'analyse ou des systèmes de bio-imagerie.
Le MVM fait partie de la nouvelle famille de modules d'imagerie dans le design IM-compact M à 90° et dans un boîtier en aluminium robuste, avec une seule connexion (Plug&Play).
Les deux lumières sont contrôlées et alimentées via le port USB 3.1 de la caméra intégrée. Une électronique de commande spécialement développée permet le fonctionnement alterné des deux sources lumineuses.
L'interaction d'un capteur très sensible et de LEDs très efficaces avec un système optique puissant permet cette combinaison compacte.
